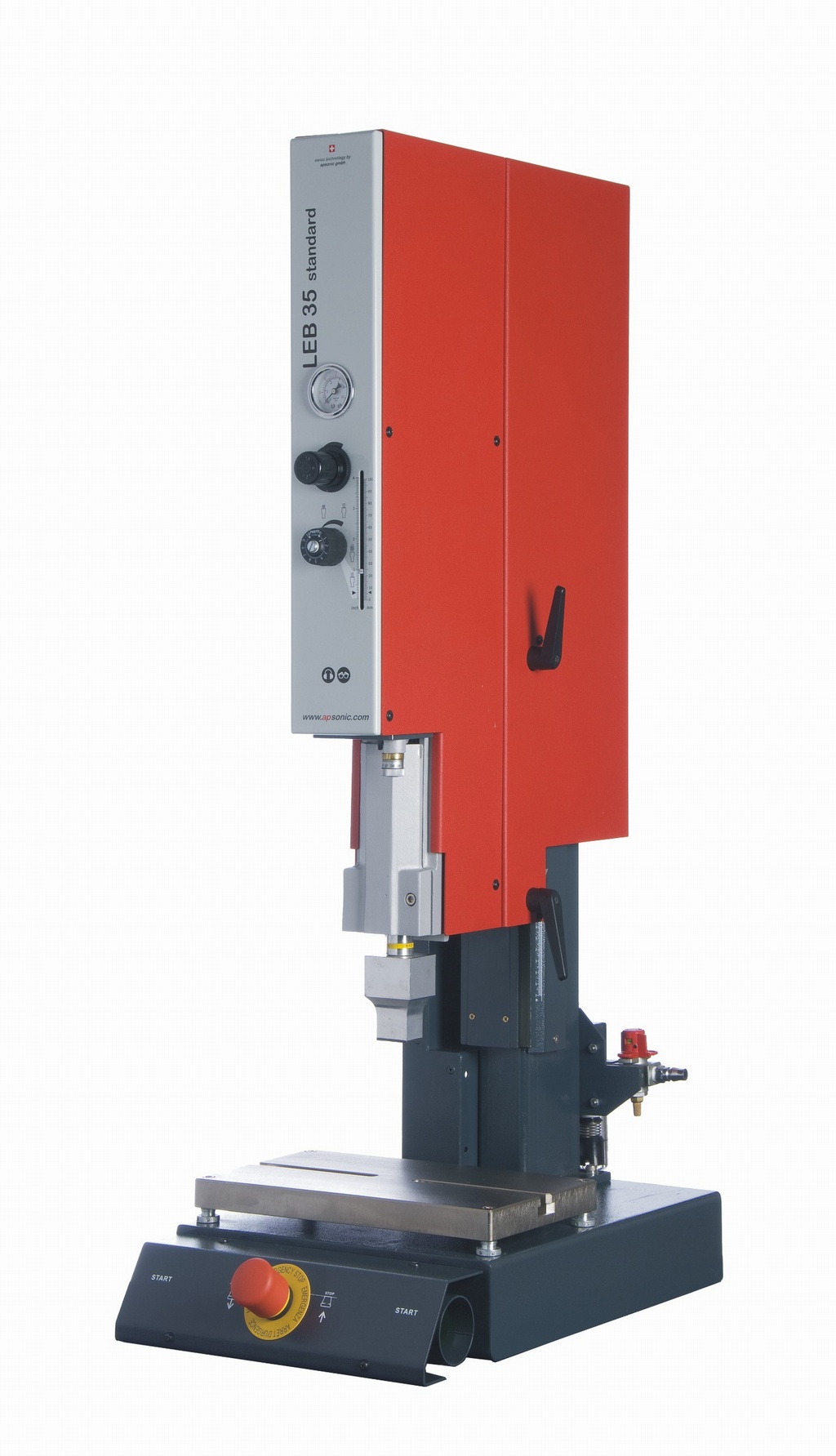

LEB35 Standard 超音波壓機

LEB35 Standard系列適用於中到小面積熱塑性塑膠之焊接工作,可以焊接小型產品,防止內部細微的電子零件或是晶片因超音波振盪而損傷。

  • 可加裝在特殊使用機器及生產線上
  • 機身立柱使用鳩尾槽設計,下壓回升過程中機械整體不會偏移
  • 超音波發振元件容易拆卸,方便更換焊頭、換能器與增幅器
  • 焊接行程由微調旋鈕精密控制,精密度達0.01mm
  • 四點式底座設計,裝配調整螺絲,可快速調整底模水平
  • 使用直線式滾珠滑軌,下降焊接機構不晃動
  • 可選購行程測量套件、壓力起振套件、數位化控制套件等,提升加工產品品質與生產效能。
  • 符合CE規範的操作模式。



特色 Feature 數值 Value
電源需求 190 - 265 VAC / 50 - 60 Hz 單相,由電箱供電
尺寸 高 886 - 1066 x 寬316 x 深 525 mm
重量 40 kg
壓機顏色 RAL3020,其它顏色可選購
顯示裝置 氣壓錶
正常頻率範圍 35 kHz: 34700 - 35150 Hz
安全標準 符合CE安全規範
開關 雙手起動按鈕 & 緊急停止按鈕均位於壓機前方
驅動器 雙動式氣缸,Ø40mm
壓縮空氣需求 最大7 bar,額定6 bar,6 bar時,每次作動最大空氣消耗量約 2.5 lIN
最大下壓力 745N (供應6 bar壓縮空氣時)
作動模式 快速下降、減速、然後輕壓在焊接件上
最大行程 100mm
焊頭與立柱中心距 170 mm
工作空間需求 工作桌約 1500 x 800 mm,高度 750 mm
機身可調高度 180 mm
適用電箱

Cobra XL 35-600/900
Viper XL 35-600/900
Anaconda 35-600/900
DTPS 35-600/900

滑軌 機頭裝置精密直線式滾珠滑軌,立柱使用鳩尾槽設計
水平校正 使用工作台4個水平調整螺絲,附刻度
焊接工具固定方式 焊頭:鎖在增幅器上,另有罩門固定
底模:使用特殊鉗具、T型槽及法藍墊片固定
壓力觸發起振 (選購) 使用壓差感應器
壓機需裝配TIP002 Trigger板
精密行程測量 (選購) 標準整合式電磁感應器,精密度+-/ 0.01mm
壓機需裝配TIP002 Trigger板
連接插頭 均為D-sub
置放空間適溫 作業時 -5℃ ~ 45℃ / 存放時 -20℃ ~ 60℃
設計 瑞士
